    Icon6 S-75 (SAM-2) Tên Lửa SA2 Đất Đối Không Hiệu Quả Của Việt Nam

    I. Giới thiệu :

    _ Là một tổ hợp tên lửa đất đối không (SAM) tầm cao được điều khiển bằng hệ thống radar ba tác dụng do Liên Xô chế tạo. Kể từ khi được triển khai lần đầu tiên vào năm 1957, nó đã trở thành một trong các loại tên lửa phòng không được triển khai và sử dụng nhiều nhất trong lịch sử. Tại Việt Nam, tổ hợp tên lửa phòng không này thường được gọi là SAM-2.

    _ Tổ hợp này trở nên nổi tiếng lần đầu tiên khi một khẩu đội S-75 bắn hạ một chiếc máy bay do thám U-2 của CIA, khi chiếc máy bay này đang bay do thám trên không phận của Liên Xô vào năm 1960. Trong những năm tiếp theo, Quân đội Nhân dân Việt Nam đã sử dụng S-75 rộng rãi và hiệu quả trong Chiến tranh Việt Nam để bảo vệ Hà Nội và Hải Phòng. Tổ hợp này cũng được sản xuất tại Trung Quốc với tên gọi HQ-1 và HQ-2 (Hồng Kỳ 1 và Hồng Kỳ 2). Một số quốc gia khác cũng sản xuất rất nhiều biến thể của S-75.

    _ Trong hai cuộc chiến tranh phá hoại miền Bắc 1965-1968 và 1972, các đơn vị tên lửa SAM-2 của Quân đội Nhân dân Việt Nam đã đánh 3.542 trận, trong đó có 588 trận đánh ban đêm; tiêu thụ 5.885 quả đạn; bắn rơi 788 máy bay của không lực Hoa Kỳ, 366 chiếc rơi tại chỗ; trong đó có 43 máy bay B-52; bình quân 7,1 quả đạn diệt được một máy bay

    _ Cho đến nay, Việt Nam là nước duy nhất trên thế giới sử dụng tên lửa SAM-2 để đối phó một cách có hiệu quả với máy bay ném bom chiến lược B-52 của Không lực Hoa Kỳ. Trong chiến dịch phòng thủ đuờng không 12 ngày đêm cuối tháng 12 năm 1972, 15 tiểu đoàn tên lửa SAM-2 bảo vệ Hà Nội và Hải Phòng đã bắn rơi 27 máy bay B-52. Tuy nhiên, Hoa Kỳ chỉ thừa nhận mất 31 chiếc B-52 trong toàn bộ cuộc chiến, trong đó có 19 chiếc bị SA-2 của đối phương bắn hạ (15 chiếc trong số đó bị bắn rơi trong Chiến dịch Linebacker II) (Theo wikipedia.org )

    II. Tên lửa SAM :

    _ Hệ thống tên lửa đất đối không mà Việt Nam được Liên Xô (trước đây) viên trợ từ năm 1965, gọi theo người Nga là S-75. Người Mỹ và NATO gọi là SAM-2 (surface-to-air missile). Nó có khoảng 4 biến thể, trong đó S-75 Двина ở Việt Nam trong suốt 7 năm, từ tháng 7/1965 đến tháng 1/1973 bắn rất hiệu quả.


    _ Phiên bản S-75 mang tên dòng sông Dvina (Двина) ở miền Bắc nước Nga. Con sông chảy qua Vologda, Arkhangelsk vào vịnh Dvina của Biển Trắng thuộc Bắc Băng Dương. Hệ thống S-75 do Công ty Lavochkin OKB ( Liên-Xô) phát triển.
    Radar dẫn bắn của S-75 có các anten dẫn theo 2 mặt phẳng tọa độ (phương vị, góc tà) và cự ly. Hệ thống sử dụng đạn tên lửa loại V-750V, được triển khai đầu tiên năm 1957.

    _ Cả tên lửa và bệ phóng S-75 dài 10,6 m, đường kính tầng 1 là 0,65 m, đường kính tầng sau tên lửa là 0,5 m. Tổng trọng lượng phóng là 2.287 kg .

    _ Tên lửa S-75 có tầm hoạt động hiệu quả ở cự ly tới 30 km, tầm hoạt động tối thiểu 8 km, độ cao đánh chặn trong khoảng từ 450m đến 25.000 m (25km). Những giai thoại về S-75 ở Việt Nam nối tầng để đánh được B-52 là không có cơ sở. (Tầm hoạt động cao của B-52 là 15.000m). SA-75 đủ khả năng bắn hạ B-52.

    _ Được dẫn đường bằng sóng vô tuyến điện, đạn V-750V của hệ thống S-75 chấp hành lệnh điều khiển từ “xe chiến đấu” dưới mặt đất, theo nguyên lý điều khiển, điều chỉnh sai số liên tục.

    _ Đầu đạn của S-75 là loại tạo mảnh (gần vạn mảnh), chứa 200kg thuốc nổ có tốc độ bay đạt Mach 3 (3.675. km/h). Bán kính tiêu diệt mục tiêu của đầu đạn tên lửa V-750V khoảng 65m (ở độ cao lớn, khí quyển loãng, bán kính tiêu diệt mục tiêu có thể lên đến 250m).

    _ Các đầu nổ của đạn tên lửa được lắp hai hệ thống ngòi nổ: Hệ thống ngòi nổ sát thương và hệ thống ngòi nổ tự hủy. Khi cách mục tiêu khoảng 60m, hiệu ứng vô tuyến sẽ kín mạch kích ngòi nổ sát thương bùng nổ văng mảnh về phía trước diệt máy bay.

    _ Cải tiến đáng kể nhất của hệ thống S-75 Dvina tại Việt Nam là việc chống nhiễu điện tử. Ngày 15 tháng 12 năm 1967, không quân Mỹ tung ra 44 phi vụ máy bay cường kích đánh phá cầu Đuống Hà Nội. Các tiểu đoàn tên lửa bảo vệ Hà Nội phóng lên 8 quả đạn đều không điều khiển được, hoặc rơi xuống đất, hoặc vượt mục tiêu tự huỷ.

    _ Sở dĩ có hiện tượng trên là do không quân Mỹ đã sử dụng máy phát nhiễu ALQ-71 gây nhiễu toàn bộ rãnh sóng điều khiển đạn và rãnh sóng xung trả lời của đạn (gọi chung là nhiễu rãnh đạn).

    _ Sau khi dùng các biện pháp thu sóng kết hợp chụp ảnh, lực lượng phòng không Việt Nam đã phát hiện ra dải tần số và cường độ của loại nhiễu này.

    _ Từ các phát hiện trên, các chuyên gia Liên Xô và các kỹ sư quân sự Việt Nam đã khắc phục bằng phương pháp "chế áp nhiễu", nâng công suất sóng trả lời của đạn và sóng điều kiển đạn lên gấp ba lần, đủ sức vượt qua cường độ nhiễu không chỉ của loại ALQ-71 mà còn cả các loại máy gây nhiễu có công suất lớn hơn như ALQ-101, ALQ-107 của Mỹ.

    _ Từ năm 1968 đến năm 1973, các loại máy gây nhiễu rãnh đạn kiểu ALQ trở nên vô hiệu đối với S-75 Dvina. Ngoài ra, trong suốt hai cuộc chiến tranh phá hoại bằng không quân và hải quân của Mỹ tại miền Bắc Việt Nam từ 1965 đến năm 1972, hệ thống radar của S-75 Dvina đã được cải tiến 4 lần với 40 nội dung kỹ thuật để đối kháng chiến tranh điện tử của Mỹ, nâng cao độ chính xác khi chiến đấu.

    _ Trong quá trình sử dụng ở Liên Xô và Việt Nam, S-75 nhiều lần bắn hạ mục tiêu ở độ cao 19-20km.

    + Ngày 1/5/1960, lực lượng phòng không PVO của Liên Xô đã sử dụng tên lửa S-75 để bắn hạ một máy bay trinh thám tầng cao U-2 của Mỹ ở độ cao 20km.

    + Ở Việt Nam, ngày 26/7/1965, Tiểu đoàn 64 (Trung đoàn 263) đã dùng S-75 bắn rơi tại chỗ một máy bay không người lái tầng cao BQM-34A ở độ cao tới 19km.

    + Ngày 7/2/1966, Tiểu đoàn 84 (Trung đoàn 238) bắn rơi tại chỗ một BQM-34A ở độ cao 20km.

    + Trong khoảng 7 năm tên lửa S-75 tại Việt Nam đã tham gia 3.452 trận, phóng 5.885 quả đạn, bắn rơi 788 máy bay các loại hiện đại của không quân Mỹ. Trong đó có 366 chiếc rơi tại chỗ.

    + Tháng 12/1972, có trên 30 chiếc máy bay B-52 bị tên lửa S-75 bắn rơi, trong điều kiện nhiễu các loại dày đặc. Xác suất trúng rất cao 1 đạn tên lửa trung bình hạ 0,34 máy bay.

    III. Tên lửa SAM thật và giả :

    QĐND Online – Tại khu vực trưng bày ngoài trời của Bảo tàng Phòng không-Không quân (Quân chủng Phòng không-Không quân), có một hiện vật khiến khách tham quan hết sức tò mò, đó là “quả tên lửa” được làm bằng cót ép. Tuy là “tên lửa cót”, song nó đã giúp Bộ đội Phòng không-Không quân “quật cổ” chiến đấu cơ của không quân Mỹ.

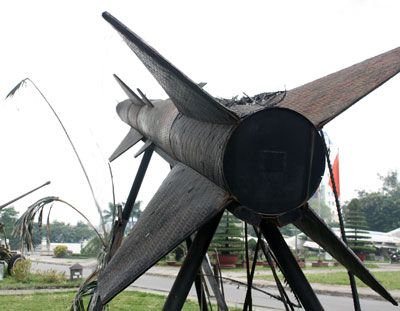

    Tên lửa cót được trưng bày tại Bảo tàng PK-KQ

    _ Ban đầu, tên lửa giả được bộ đội công binh Quân chủng PK-KQ làm bằng cót toàn phần, sau này cải tiến đầu đạn bằng kim loại, kết hợp với tạo khói để “nhử” máy bay địch. Dưới bàn tay khéo léo của các chiến sĩ canh trời, qủa tên lửa giả được làm có hình dáng bên ngoài rất giống tên lửa Đờvina. Đây là loại tên lửa được trang bị cho lực lượng phòng không Liên Xô từ năm 1957; đến tháng 5-1965, được trang bị cho bộ đội Phòng không Việt Nam.



    Bộ khí tài tên lửa Đờvina

    _ Được trưng bày bên cạnh “tên lửa cót” là bộ khí tài tên lửa Đờvina, đã sát cánh cùng “tên lửa cót”, tiêu diệt “giặc trời” Mỹ. Ngược dòng lịch sử, ngày 24-7-1965, tại trận địa Chùa Ghề (xã Cẩm Lĩnh, Ba Vì, Hà Nội), với bộ khí tài này, Tiểu đoàn 63 (Trung đoàn 236, Sư đoàn 361, Quân chủng PK-KQ) đã phối hợp với Tiểu đoàn 64 (cũng thuộc Trung đoàn 236), phóng 4 quả đạn tên lửa, tiêu diệt cả tốp 3 máy bay F-4 của Mỹ, trong đó có một chiếc rơi tại chỗ, phi công Mỹ Ri-sớt Pôn-cơn bị bắt sống. Đây là chiến công đầu tiên của Bộ đội Tên lửa Việt Nam.


    Tên lửa thật và tên lửa giả

    _ Ngay sau khi tên lửa thật rút đi, bộ khí tài “tên lửa cót” đã vào chiếm lĩnh trận địa thay thế tên lửa thật để nhử máy bay địch. Lầm tưởng tên lửa thật của ta vẫn bám trận địa, máy bay Mỹ tiếp tục vào oanh tạc trận địa nhằm tiêu diệt lực lượng của ta và chúng vừa "phí đạn" vừa đã phải đền tội. Ngày 26-7-1965, 2 máy bay Mỹ bị tiêu diệt; ngày 27-7-1965, thêm 3 máy bay của Mỹ tiếp tục phải đền tội, khi chúng định thực hiện đòn trả đũa Bộ đội Tên lửa Việt Nam.

    _ Có lẽ, sáng tạo trong cách đánh địch, trong nghi binh lừa địch kiểu "tên lửa cót" ấy chỉ có bộ đội PK-KQ Việt Nam thực hiện.
    (Sưu tầm)

    IV. Hình ảnh minh họa :

    _ Các loại tên lửa do Liên Xô cung cấp cho Việt Nam theo link bên dưới :


    _ Ở link trên có đủ 4 loại tên lửa được sử dụng ở đâu có hình ảnh cụ thể, các bác tham khảo cho vui. Để kết thúc phần thu thập tư liệu em xin kính cả nhà mấy pic về em nó xem chơi:
